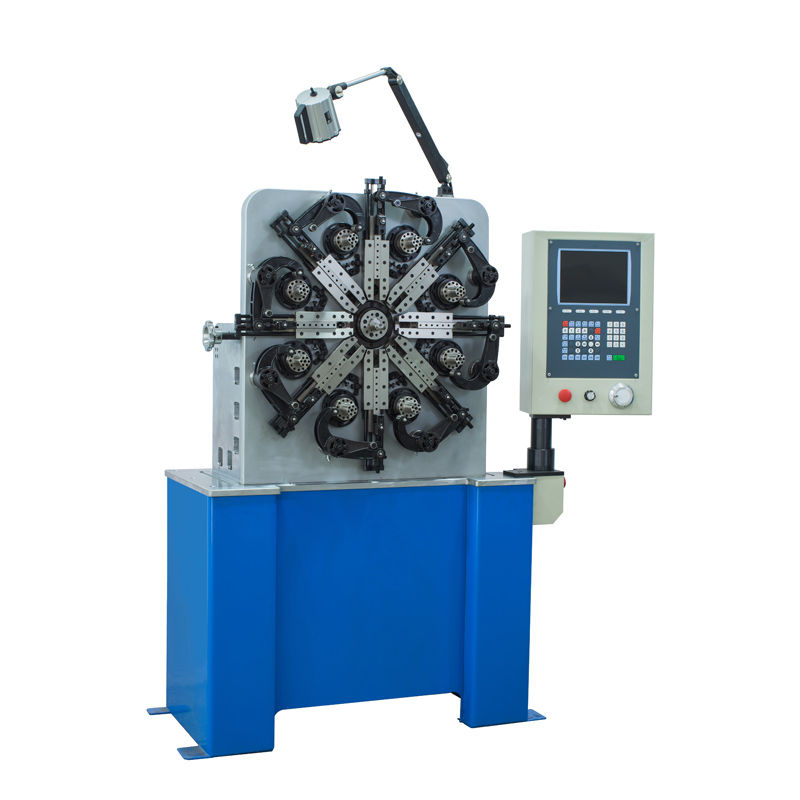

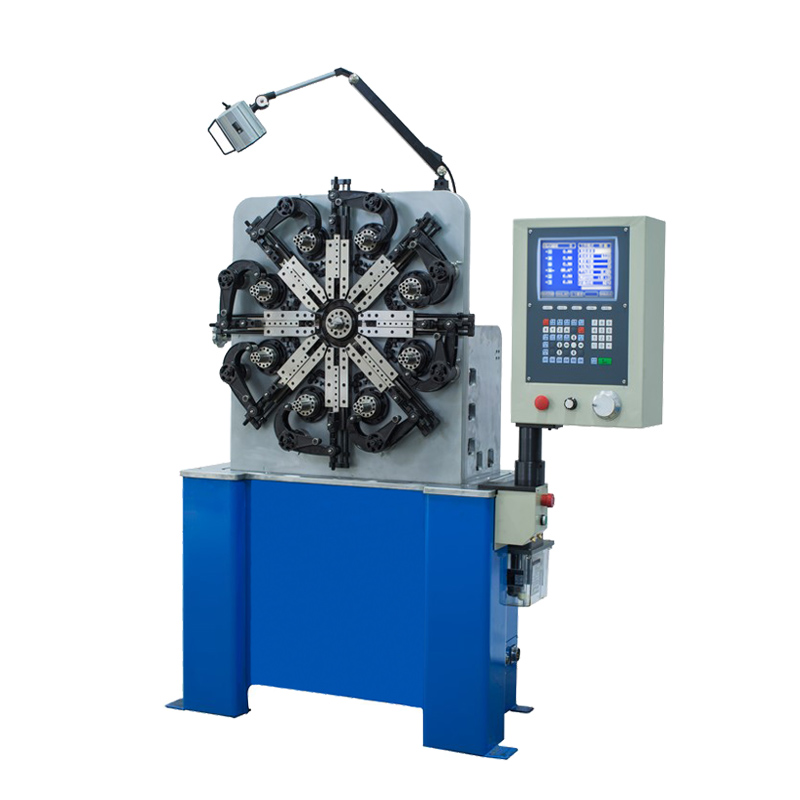

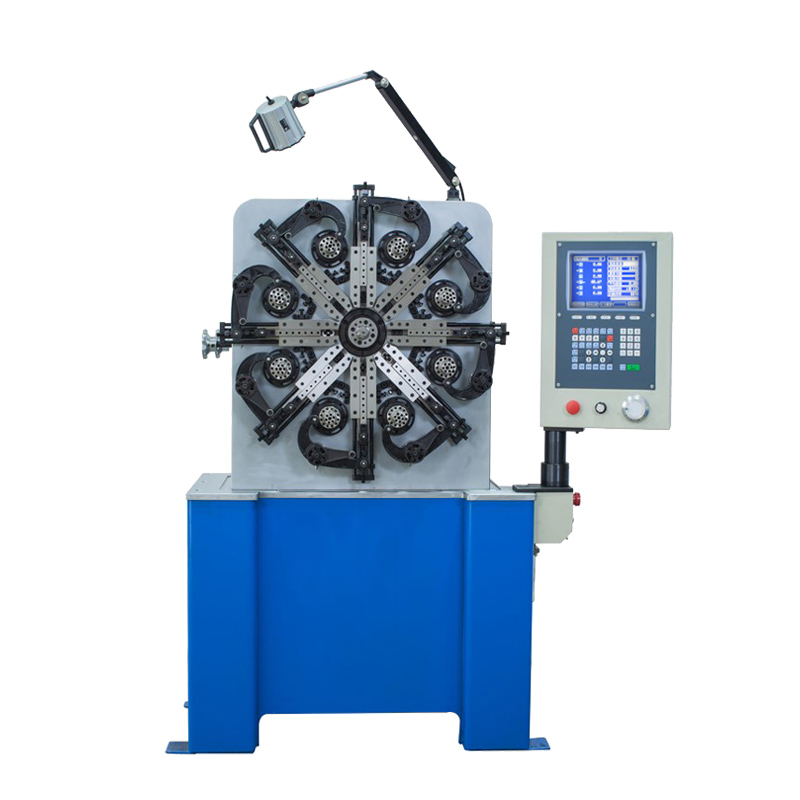

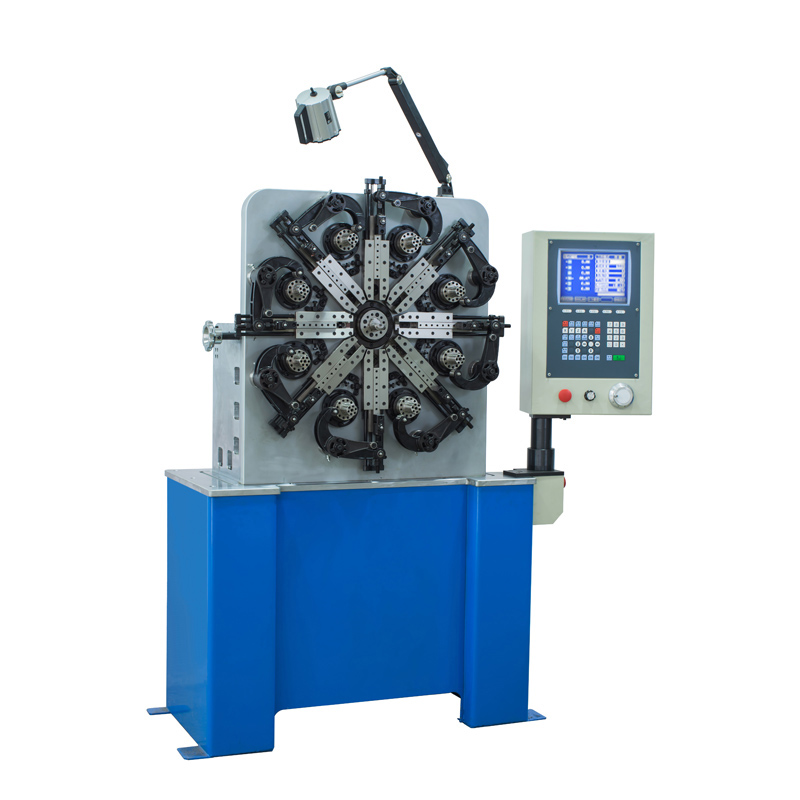

XD-CNC20三/四軸數控萬能彈簧機,簡稱為20型萬能機、20型八爪機或20型電腦機,加工線徑φ0.2-2.3mm,適用于生產線徑內的各種精密壓簧、拉簧、扭簧、異形簧、扁線彈簧及線成形等產品,涉及應用的領域非常廣泛,諸如電池彈簧、電子彈簧、玩具彈簧、燈飾彈簧、天線彈簧(蜂鳥刺天線)、夾子彈簧、剎車彈簧、鎖箍彈簧、渦卷彈簧、辦公文具及工藝品類等產品。
XD-CNC20三/四軸數控萬能彈簧機,常規為三軸,分別為凸輪軸*1(X軸)、送線軸*1(Y軸)、轉芯軸*1(Z軸)和卷曲軸*1(A軸,另訂配),通過系統CNC程式碼,分別對送線、凸輪和轉芯傳動系統做同步控制或異步操作,達到24小時精確運轉。此外,XD-CNC20數控萬能彈簧機配第四軸(即卷曲軸,結合需要可以自由拆裝),能夠輕松完成尺寸精密和角度復雜的彈簧產品,尤其是異形彈簧及線成形等產品,極大地提升了工作效率。
二、機器特性:
①采用伺服控制系統及全數位式驅動器構成。
②采用臺灣億圖(益圖)電腦,穩定性能好,操作簡易、方便。
③凸輪軸(X軸)可以做正、反轉動作,送線軸(Y軸)可以在運行中實現增或減送線長度。
④在高速生產中,伺服馬達過熱時,電腦會自動偵測并降速以保護馬達。
⑤機臺具有探針減速比率功能。
⑥生產過程中,可以隨時增加或減少產能。
三、技術參數:
型 號 | Model | XD-CNC20 |
軸 數 | Number of Axis | 3軸 |
線 徑 | Wire Diameter | φ0.2-2.3mm |
最大外徑 | Outside Diameter | φ40mm |
生產速度 | Production Rate | 100pcs/min |
凸輪轉速 | Cam Speed | 0-100rpm |
送線長度 | Feeding Length | unlimited(無限) |
送線輪組數 | Feeding Roller Pairs | 2組(Pairs) |
送線電機 | Feeding Servo Moter | 2.7kw(Y軸) |
凸輪電機 | Cam Servo Moter | 2.7kw(X軸) |
轉芯電機 | Quill Servo Moter | 0.75kw(Z軸) |
卷曲電機 | Spinner Servo Moter | 0.75kw(U軸,另訂配) |
螢?zāi)伙@示 | Monitor Display | 中/英文(彩色) |
凸輪指令值 | Cam Setting Value | X:0.1-359.9° |
送線指令值 | Feeding Setting Value | Y:0.01-9999.99mm |
指令容納值 | Memory | 0-999個 |
機器尺寸 | Dimension(L*W*H) | 1500*1100*1700mm |
木箱尺寸 | Packing Dimension(L*W*H) | 1700*1200*2000mm |
機器重量 | Weigth | 900kg |
總 重 | Total Weight | 1000kg |
電 源 | Power | 3p 380v 50/60Hz |
