一、產品描述:

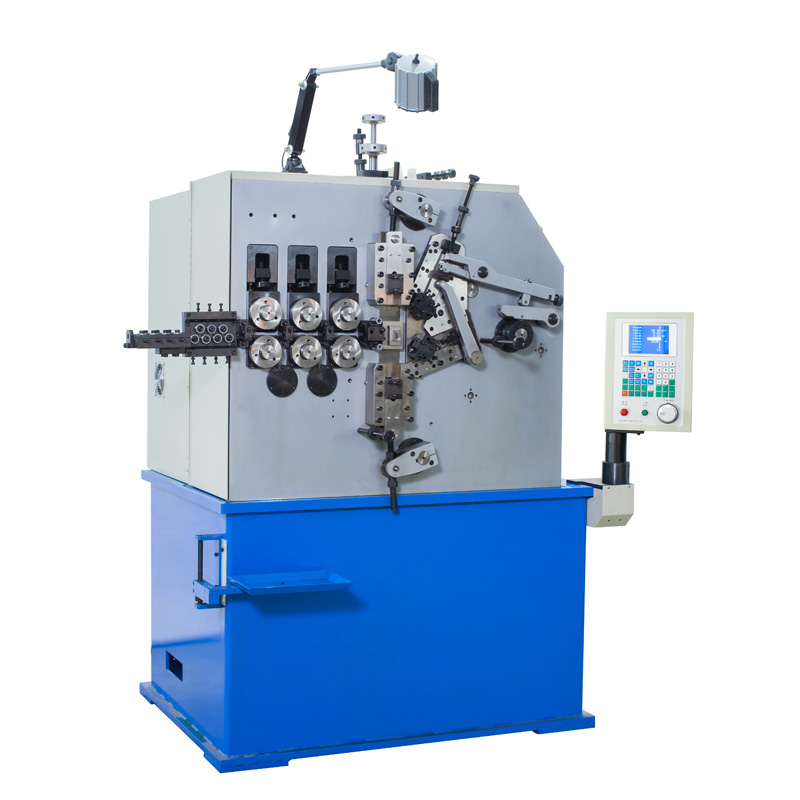

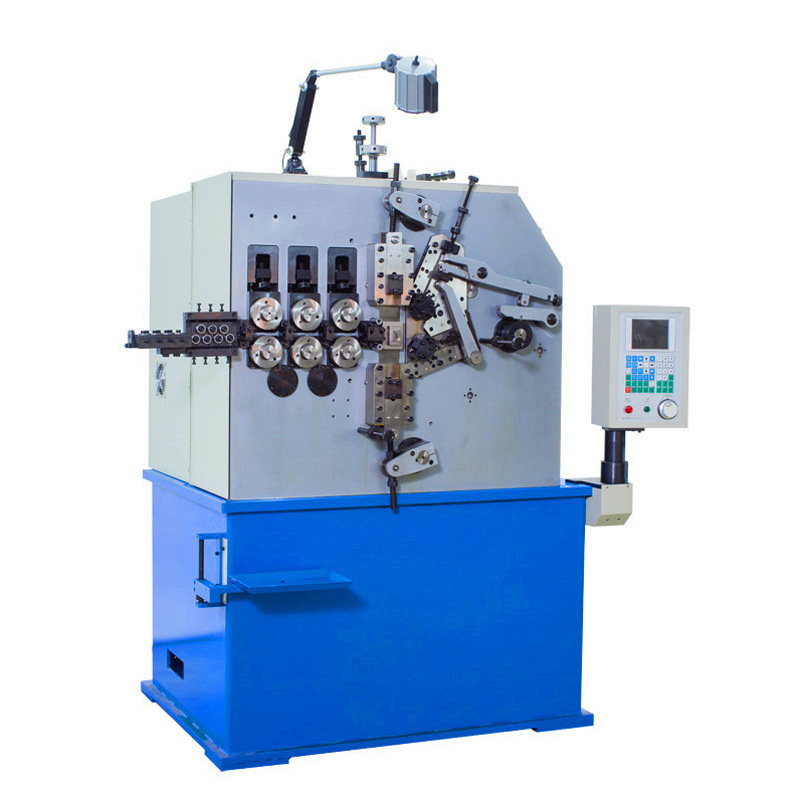

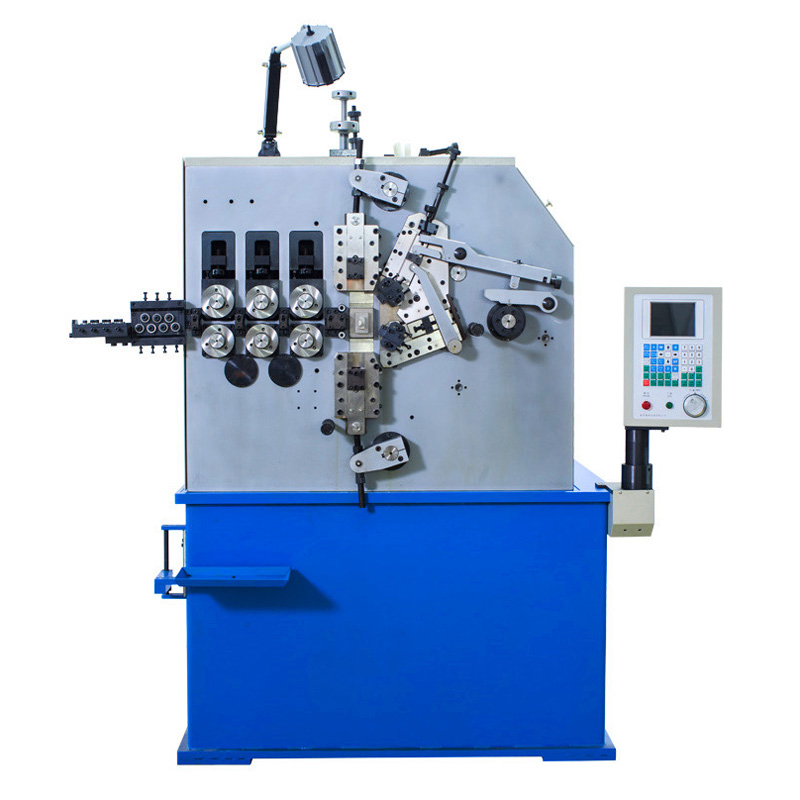

XD-240二/三軸電腦壓簧機,又被稱為“40型壓簧機”,加工線徑φ1.5-4.0mm,主要適用于生產線徑范圍內的各種精密壓簧(螺旋彈簧)產品,諸如壓縮彈簧、塔形彈簧、錐形彈簧、中凸(凹)形彈簧、腰鼓彈簧、沙發彈簧、汽車彈簧、模具彈簧及護管彈簧等產品。
XD-240二/三軸電腦壓簧機分別由送線軸(Y軸)、凸輪軸(X軸)和節距軸(Z軸,另外訂配)構成,各伺服軸之間可根據系統的程序獨立或同步操作。其中,第三軸(Z-節距軸)是針對推桿節距刀而增加的,為了方便彈簧節距的操作與控制。該機臺不僅擁有傳統機械式壓簧制造機的優點,還具備現代數控電腦伺服系統的高速和精確性。
二、機器特性:
①采用伺服控制系統及全數位式驅動器構成。
②采用5.7寸人機電腦界面,薄膜式按鍵,操作簡易、方便。
③凸輪軸(X軸)可以做正、反轉動作,送線軸(Y軸)可以在機器運行中實現增或減送線長度。
④在高速生產中,伺服馬達過熱時,電腦會自動偵測并降速以保護馬達。
⑤機臺具有探針減速比率功能。
⑥生產過程中,可以隨時增加或減少產能。
三、技術參數:
型 號 | Model | XD-240 |
軸 數 | Number of Axis | 2軸 |
線 徑 | Wire Diameter | φ1.5-4.0mm |
最大外徑 | Outside Diameter | φ65mm |
生產速度 | Production Rate | 150pcs/min |
送線長度 | Feeding Length | unlimited(無限) |
送線速度 | Feeding Speed | 65m/min |
送線輪組數 | Feeding Roller Pairs | 3組 |
送線電機 | Feeding Servo Moter | 5.5kw(Y軸) |
凸輪電機 | Cam Servo Moter | 7.5kw(X軸) |
節距電機 | Pitch Servo Moter | 1.0kw(Z軸,另訂配) |
螢?zāi)伙@示 | Monitor Display | 彩色 中/英文 |
凸輪指令值 | Cam Setting Value | X:0.1-359.9° |
送線指令值 | Feeding Setting Value | Y:0.01-9999.99mm |
指令容納值 | Memory | 0-999個 |
機器尺寸 | Dimension(L*W*H) | 1600*1200*1800mm |
木箱尺寸 | Packing Dimension(L*W*H) | 1700*1300*2000mm |
機器重量 | Weigth | 1800kg |
總 重 | Total Weight | 1900kg |
電 源 | Power | 3p 380v 50/60Hz |
